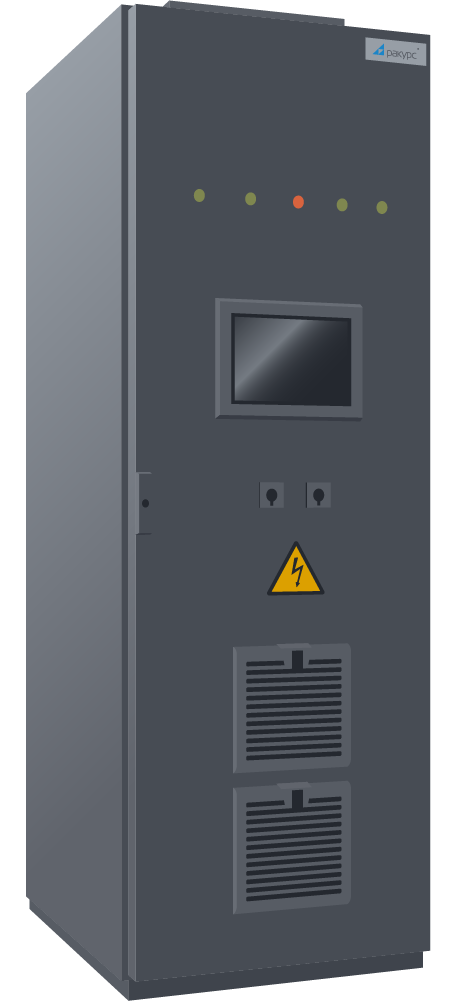

Групповой регулятор активной и реактивной мощности (ГРАРМ)

ГРАМ ОБЕСПЕЧИВАЕТ:

• Работу в двух основных режимах управления:
• Отработку суммарного задания мощности, которое формируется с учётом:
— заданной плановой мощности в том числе и от СДПМ;

— вторичной мощности от системы ЦС АРЧМ;

— ручной коррекции мощности по команде от оперативного персонала;

— вторичного регулирования частоты при отклонении частоты от заданной уставки.

• Управление несколькими ГТП.
• Коррекцию выработки на конец часа по данным АСКУЭ при работе станции по графику ПБР.
• Подключение по резервированным каналам связи к ЦС АРЧМ и СДПМ (протоколы МЭК 870-5-101 / МЭК 870-5-104).
• Перевод гидроагрегата на индивидуальное управление при нештатных режимах работы гидроагрегата или станции в целом.
• Распределение между гидроагрегатами заданной суммарной мощности группы с учётом индивидуальных ограничений мощности каждого гидроагрегата.
• Самоблокировку на заданное время при работе противоаварийной автоматики (ОГ, АЧВР) и последующую пристыковку к послеаварийному режиму работы станции.
• Интеграцию с подсистемой РУСА, отвечающей за выбор режима работы ГА, расчёт заданий мощности для каждого ГА с учётом их индивидуальных эксплуатационных характеристик и ограничений для достижения максимального КПД ГЭС.

ГРАМ ОБЕСПЕЧИВАЕТ:

• Работу в двух основных режимах управления:

— поддержание напряжения на шинах ГЭС с заданным статизмом по реактивной мощности или астатически;

— управление реактивной мощностью ГЭС для стабилизации напряжения в узловых точках энергосистемы с ограничением напряжения на шинах станции.

• Ввод задания по напряжению или по реактивной мощности в виде планового графика, либо при ручной коррекции по команде от оперативного персонала, либо по заданию в вышестоящего уровня в том числе от устройств АРУН, а так же от устройств ПА в послеаварийных режимах.
• Перевод гидроагрегатов на индивидуальное управление при нештатных режимах работы гидроагрегата или станции в целом.
• Распределение между гидроагрегатами заданной суммарной мощности группы с учётом индивидуальных ограничений мощности каждого гидроагрегата по одном из критериев: равенство мощностей, пропорционально активной мощности, равенство относительных резервов мощности.
• Самоблокировку на заданное время при работе противоаварийной автоматики (ОГ, АЧВР)  и последующую пристыковку к послеаварийному режиму работы станции.

ВАРИАНТЫ ИСПОЛНЕНИЯ ГРАРМ:

• ПТК ГРАРМ, включающий в свой состав: ГРАМ, ГРАРМ и РУСА
• ПТК ГРАМ
• ПТК ГРАРМ
• ПТК РУСА

ПРЕИМУЩЕСТВА ОТ ВНЕДРЕНИЯ:

• Высокое качество и надёжность: экспертная «тонкая» настройка всей системы регулирования под условия работы конкретной станции и специфические требования заказчика, а также возможность дистанционного сопровождения работы системы из единого сервисного центра «Ракурса».
• Сокращение издержек на ввод системы в эксплуатацию за счёт использования накопленного опыта, отработанных программных и технических решений по уже внедрённым групповым системам управления и проверке новых решений на имитационной модели ГЭС при проведении заводских предпоставочных испытаний. Всё это позволяет уменьшить объём работ в условиях станции.
• Улучшение статических характеристик агрегатных ЭГР с разомкнутыми обратными связями по мощности при выработке первичной и вторичной мощности за счёт корректирующего воздействия со стороны ГРАМ.
• Единство программных и технических решений в целом по АСУ ТП, позволяющее сократить затраты на эксплуатацию: однотипное оборудование и САПР, единая среда конфигурирования программных решений нижнего и верхнего уровня, библиотеки специальных технологических алгоритмов.
• Удобство эксплуатации системы обеспечивается настраиваемым в соответствии с требованиями заказчика интерфейсом оператора.
• Подготовка специалистов к эксплуатации системы осуществляется как при совместной работе в процессе выполнения проекта, так и на специальных учебных курсах, организуемых учебным центром «Ракурса».
