ПТК Система технологического контроля генератора (ШПВТК/СТК)

ПРЕДПОСЫЛКИ К ВНЕДРЕНИЮ:

1. Организация удобного интерфейса пользователя для контроля параметров генератора за счёт применения современных технических средств.
2. Своевременное предоставление оперативному персоналу достаточной и достоверной информации о техническом состоянии генератора за счёт удобного интерфейса пользователя.
3. Улучшение условий труда эксплуатационного персонала за счёт применения современных методов контроля технического состояния генератора на современных технических средствах.
4. Своевременная организация и планирование работ по обслуживанию и ремонту генератора за счёт своевременного предоставления обслуживающему персоналу информации о техническом состоянии генератора.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

1. Комплексный контроль технического состояния генератора в одной системе, включая контроль вибрации и короткого замыкания витков в обмотке ротора.
2. Соответствие полноты контроля требованиям завода-изготовителя генератора, включая специфические вычисляемые параметры и технологическую сигнализацию, формируемую по специальным алгоритмам.
3. СТК является готовой подсистемой для САУ турбины, которая легко интегрируется в САУ с помощью стандартных протоколов обмена данными, а также унифицированными аналоговыми сигналами (при необходимости ввода в САУ физических сигналов). Такая интеграция может быть выполнена позже, что позволяет выполнить постепенно модернизацию.
4. Контроль технического состояния генератора вне зависимости от наличия АСУ ТП (САУ турбины), в том числе с существующими традиционными щитовыми системами; при этом в последующем можно будет осуществить интеграцию в современную САУ турбины (АСУ ТП).
5. Накопление измеренных и вычисленных параметров в собственном архиве с глубиной хранения более 1 года.
6. Возможность установки СТК в непосредственной близости к генератору в машинном зале, что позволяет: выполнить визуализацию обобщенной сигнализации технического состояния генератора по месту (лампы индикации на двери шкафа СТК), сократить линии связи с датчиками генератора и не занимать место в помещении для технических средств АСУ ТП.

ОСНОВНЫЕ ВЫПОЛНЯЕМЫЕ ФУНКЦИИ:

Система выполнена в виде программно-технического комплекса СТК (ПТК СТК)
ПТК СТК предназначен для непрерывного выполнения функций в автоматическом режиме:

1. Приём и измерение сигналов от различных типов датчиков и преобразователей, а именно:
• термопреобразователи сопротивления
• вибродатчики
• преобразователи магнитной индукции
• датчики давления, расхода, температуры и др.
• преобразователи для измерения электрических параметров
• дискретные датчики
• датчик частоты вращения вала
2. Контроль по уставкам технологических параметров состояния турбогенератора.
3. Контроль состояния (диагностика) измерительных каналов (обрыв, короткое замыкание).
4. Формирование обобщённой технологической сигнализации о состоянии турбогенератора.
5. Ведение долговременного архива контролируемых параметров.
6. Представление текущих и архивных данных в виде графиков.
7. Отображение режима работы генератора на диаграмме мощности и контроль выхода за пределы допустимых границ.
8. Приём данных от смежных систем по сетевому интерфейсу.
9. Передача данных в смежные системы по сетевому интерфейсу.
10. Контроль действий пользователей системы с протоколированием и архивированием.

ТЕХНИЧЕСКИЕ СРЕДСТВА ПТК СТК:

ПТК СТК строится на базе общепромышленных программируемых контроллеров (ПЛК) – ОВЕН, Регул, и измерительных преобразователей, являющихся средствами измерения утвержденного типа собственной разработки ГК «Ракурс».
ПЛК выполняет приём и контроль по уставкам, расчёт вычисляемых параметров, приём данных по сетевому соединению из смежных систем.
Промышленный компьютер обеспечивает вывод данных на панель оператора, накопление данных в архиве, передачу данных по сетевому соединению в смежные системы (АСУ ТП)
Измерительные преобразователи выполняют измерение сигналов от датчиков контролируемых параметров и представлены в следующем составе:

• MIDAS DMC-RT24 – измерение температуры с точностью ±(0,2-0,35) °C в зависимости от НСХ по ГОСТ 6651
• MIDAS DMC-AI24 – измерение сигналов от датчиков с унифицированными сигналами тока с точность ±0,01 мА и напряжения с точность ±0,01 В
• MIDAS DMC-AS02 – измерение вибрации (гармоники спектра виброускорения, виброскорости, виброперемещения) с точность ±1 % и частоты следования импульсов с точностью ±0,15 %.

Все измерительные каналы измерительных преобразователей гальванически развязаны. При необходимости обеспечения питания датчиков каналов предусматривается гальванически развязанные источники питания 24В (с нагрузкой до 150 мА по каждому каналу).
ПТК СТК выпускается в недублированном и дублированном варианте структуры в нескольких возможных вариантах дублирования:

• только резервирование ПЛК
• резервирование ПЛК и дублирование промышленного компьютера, внутренних сетевых соединений

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ:

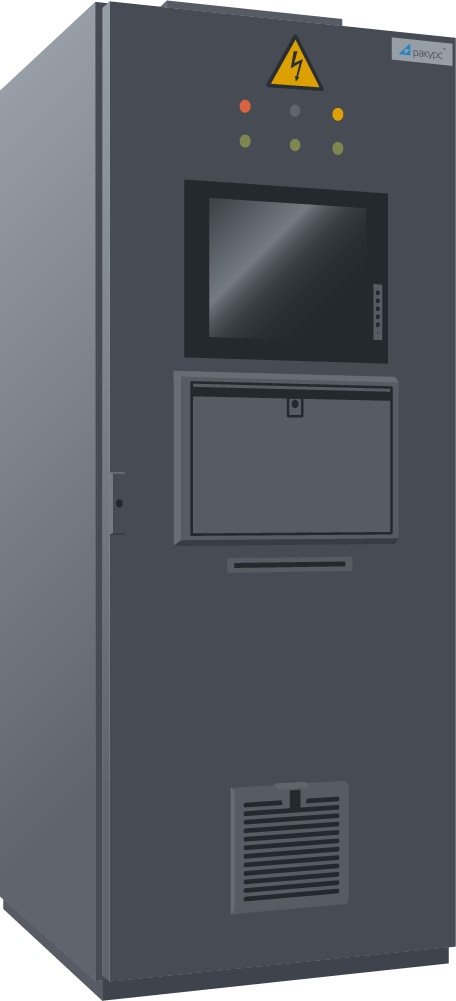

ПТК СТК выполнен в виде напольного шкафа с установленной на двери панелью оператора (панельный монитор), на которой выводятся все контролируемые параметры и осуществляется взаимодействие пользователя с системой.

ИНТЕГРАЦИЯ СО СМЕЖНЫМИ СИСТЕМАМИ:

ПТК СТК имеет все возможности для интеграции в смежные системы (АСУ ТП). Для этого контролируемые параметры могут быть переданы в смежную систему:

• по одному из двух сетевых протоколов: Modbus TCP или МЭК 60870-5-104
• аналоговыми унифицированными сигналами тока 4-20 мА непосредственно от измерительных преобразователей.

ЗАЩИТА ИНФОРМАЦИИ:

Защита информации в ПТК СТК выполнена в соответствии с ГОСТ Р 50739-95 «Средства вычислительной техники. Защита от несанкционированного доступа к информации. Общие технические требования», в соответствии с которой реализована защита программного обеспечения от несанкционированных действий, а также ограничения действий пользователя в зависимости от уровня доступа оператора.

СТЕПЕНЬ ГОТОВНОСТИ ПРИ ПОСТАВКЕ:

ПТК СТК поставляется полностью готовой к работе на объекте. Каждый ПТК СТК проходит приёмку ОТК и заводские испытания.
В комплекте с ПТК СТК идёт комплект эксплуатационной документации, достаточной, чтобы осуществить привязку ПТК СТК к объекту (подключение датчиков, питания, сетевых подключений).
Для ввода в работу ПТК СТК на объекте потребуется только проверка работоспособности после монтажа, уточнение уставок контролируемых параметров, настройка сетевых подключений с внешними системами.

ОБУЧЕНИЕ:

В учебно-консультационном центре ГК «Ракурс» предусмотрен специальный учебный курс по обслуживанию СТК для обучения представителей заказчика пользованию поставляемым оборудованием.

Программа курса знакомит с общей структурой СТК, с ПЛК, с измерительными преобразователями и их поверкой, методикой задания настроек, принципом работы с интерфейсом пользователя и функциями СТК.

ВНЕДРЕНИЕ:

Средний срок поставки ПТК СТК составляет 6 месяцев с момента заключения договора и согласования технического задания.

Ввод ПТК СТК в работу, как правило, составляет не более 2 недель при полностью завершённом монтаже на объекте.

ГК «Ракурс» имеет огромный опыт производства и внедрения СТК. С 1998 года изготовлено и поставлено более 250 СТК для генераторов тепловой, атомной и гидроэнергетики в РФ, Белоруссии, Казахстане, Индии, Китая, Вьетнама, Монголии, Ирана, Бангладеша, Болгарии, Ирака, Анголы
