Система группового управления возбуждением (ГУВ)

ПРЕДПОСЫЛКИ К ВНЕДРЕНИЮ:

1. Организация удобного интерфейса пользователя для управления напряжением на шинах за счёт группового управления возбуждением гидро и турбоагрегатов с применением современных технических средств.
2. Непрерывное автоматическое поддержание заданного уровня напряжения на шин.
3. Своевременное предоставление оперативному персоналу достаточной и достоверной информации о состоянии и режиме работы агрегатов и станции в целом за счёт удобного интерфейса пользователя.
4. Обеспечение управления реактивной мощностью агрегатов от ПТК ГУВ.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

1. Качество регулирования напряжения и реактивной мощности.
2. Надёжность, достигаемая за счёт резервирования всех измерительных и управляющих каналов, использующихся при управлении, включая ЦПУ контроллера, платы ввода/вывода контроллера и измерительные преобразователи (датчики), а также за счёт применения поканальной гальвано развязки всех внешних электрических сигналов.
3. Глубокая диагностика исправности измерительных каналов, аппаратуры ПТК, контура регулирования напряжения и реактивной мощности, что минимизирует время простоя оборудования при неисправности.
4. ПТК ГУВ с помощью стандартных протоколов обмена данными легко интегрируется как с системами возбуждения гидро и турбоагрегатов, так и в АСУ ТП станцииведение локального архива измеренных и вычисленных параметров с глубиной хранения более 1 года с привязкой к единому времени с точностью 1мс.

ОСНОВНЫЕ ВЫПОЛНЯЕМЫЕ ФУНКЦИИ:

Центральный регулятор выполнен в виде программно-технического комплекса ПТК ГУВ обеспечивает непрерывное выполнение в автоматическом режиме следующих функций:

1. Поддержание заданного напряжения на шинах.
2. Распределение между агрегатами суммарной реактивной мощности по заданному критерию:
• равенство Q
• равенство cos fi
• равенство относительных резервов Q с учётом индивидуальных характеристик агрегатов и заданных ограничений
3. Предоставление суммарных резервов регулирования.
4. Самоблокировку при работе противоаварийной автоматики.
5. Перевод агрегатов на индивидуальное управление при нештатных режимах.
6. Специальные наладочные и сервисные функции, доступные ремонтному персоналу для проведения наладки, настройки и испытаний контуров управления регулятора.
7. Контроль состояния (диагностика) измерительных каналов (обрыв, короткое замыкание), переключение между резервными сигналами (датчиками).
8. Формирование обобщённой технологической сигнализации.
9. Контроль действий пользователей системы с протоколированием и архивированием.

ТЕХНИЧЕСКИЕ СРЕДСТВА ПТК ГУВ:

1. ПТК ГУВ строится на базе общепромышленных контроллеров, программируемых с помощью МЭК языков, с возможностью изменения программного обеспечения в режиме онлайн, т.е. без остановки технологического процесса.
2. Резервирование оборудования всех измерительных и управляющих каналов, использующихся при управлении, включая ЦПУ контроллера, платы ввода/вывода контроллера и измерительные преобразователи (датчики). Одиночный отказ в следствии выхода из строя одного любого элемента в ПТК ГУВ не оказывает влияния на технологический процесс и аварийному останову агрегата.
3. В состав ГУВ входят два взаиморезервированных измерительных преобразователя (ИП) напряжения на шинах с точностью ±0.2%, с двумя независимыми цифровыми интерфейсами связи и линейной характеристикой (2*RS485 для подключения к двум взаиморезервированным контроллерам ГУВ топология точка-точка). Ввод информации с ИП в контроллер в цифровом виде, что повышает (не ухудшает) точность. Дополнительно ИП напряжения предоставляют следующие возможности:
• подключение измерительных цепей производится через испытательные блоки с тестируемыми выводами, позволяющие замену измерительных преобразователей на работающем агрегате.
• усреднение на заданном интервале (0.2 / 0.5 / 1 секунда) измеряемых значений.
4. В состав ГУВ входят два взаиморезервированных многофункциональных ИП активной/реактивной/полной мощности, частоты, напряжения и тока с точностью 0.5%, устанавливаемых на каждый агрегат. Ввод информации с ИП в контроллер в цифровом виде, что повышает (не ухудшает) точность. Дополнительно ИП предоставляют следующие возможности:
• усреднение на заданном интервале (0.2 / 0.5 / 1 секунда) измеряемых значений
• подключение измерительных цепей тока и напряжения производится через испытательные блоки с тестируемыми выводами, позволяющие замену измерительных преобразователей на работающем агрегате.
5. Возможность горячей замены всех резервированных компонентов (в т. ч. измерителей мощности и измерителей напряжения) без остановки технологического процесса.
6. Поканальная гальваноразвязка всех внешних электрических сигналов:
• аналоговых входов/выходов не менее 1500В
• дискретных входов/выходов не менее 2500В

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ:

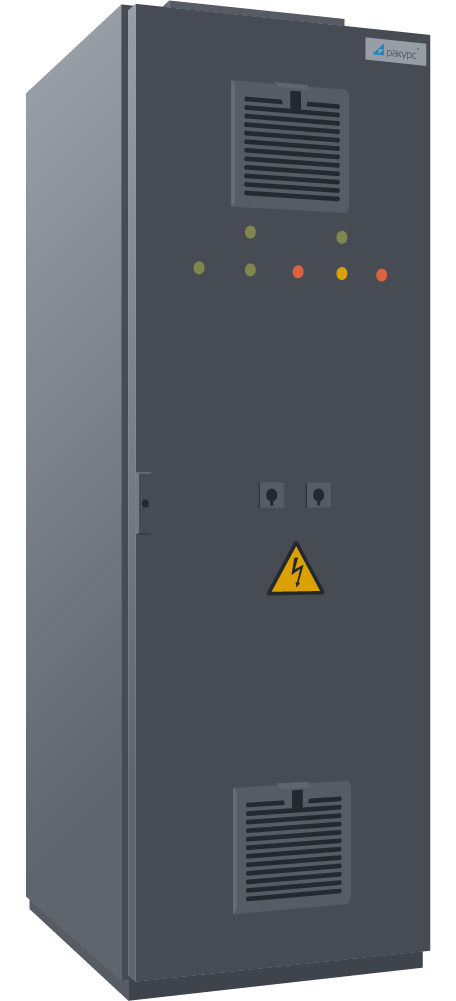

ПТК ГУВ выполнен в виде напольного шкафа.

ИНТЕГРАЦИЯ СО СМЕЖНЫМИ СИСТЕМАМИ:

ПТК ГУВ имеет все возможности для интеграции в смежные системы (АСУ ТП).

1. Стандартный интерфейс для интеграции с ВУ обеспечивает дистанционное управление. Предусмотрено подключение каждого контроллера к двум взаиморезервированным сетям Ethernet с топологией двойная звезда.
2. Стандартный интерфейс для интеграции с системами возбуждения обеспечивает управление реактивной мощностью агрегатов.

ЗАЩИТА ИНФОРМАЦИИ:

Защита информации в ПТК выполнена в соответствии с ГОСТ 50739-95 «Средства вычислительной техники. Защита от несанкционированного доступа к информации. Общие технические требования», в соответствии с которой реализована защита программного обеспечения от несанкционированных действий, а также ограничения действий пользователя в зависимости от уровня доступа оператора.

СТЕПЕНЬ ГОТОВНОСТИ ПРИ ПОСТАВКЕ:

ПТК ГУВ поставляется полностью готовым к работе на объекте. ПТК ГУВ проходит приёмку ОТК и заводские испытания. Для проверки работы технологических алгоритмов ГУВ на заводских испытаниях используется имитатор станции.

В комплекте с ПТК ГУВ идёт комплект эксплуатационной документации, достаточной, чтобы осуществить привязку ПТК ГУВ к объекту (подключение датчиков, питания, сетевых подключений).

Для ввода в работу ПТК ГУВ на объекте потребуется проведение следующих видов работ:

• внешний монтаж
• наладочные испытания
• предварительные комплексные испытания
• опытная эксплуатация
• приёмочные испытания

ОБУЧЕНИЕ:

В учебно-консультационном центре ГК «Ракурс» предусмотрен специальный учебный курс по обслуживанию ПТК ГУВ для обучения представителей заказчика работе с поставляемым оборудованием.

Программа курса знакомит с общей структурой ПТК, принципом работы, технологическими алгоритмами, интерфейсом пользователя и методикой наладки и испытаний.

СЕРВИС:

1. Поддержкой и постоянным развитием занимается выделенная группа специалистов.
2. Техническая поддержка (сопровождение) осуществляется на русском языке.

ВНЕДРЕНИЕ:

Средний срок поставки ПТК ГУВ составляет 6 месяцев с момента заключения договора и согласования технического задания.

Ввод ПТК ГУВ в работу зависит от количества агрегатов на станции, числа разного класса напряжений шин, но как правило, составляет 2-3 недели при полностью завершённом монтаже на объекте.

ГК «Ракурс» имеет богатый опыт производства и внедрения ПТК ГУВ. С 1998 года изготовлено и поставлено более 10 ПТК ГУВ для управления возбуждением гидро и турбоагрегатов в РФ, Анголе, Казахстане, Киргизии и Молдавии.
